Rampen, Handlauf

Rampen, Innenrampe, Außenrampe

Rampen ermöglichen keine nennenswerten Höhenunterschiede. Mit zwei Längen (einschließlich der Bewegungsflächen erreicht man eine Gesamtlänge von 16,50 m) sind maximal 72 cm Höhenunterschied zu überwinden.
Die angegebene Mindestbreite ist offensichtlich nicht für mehrläufige Rampen geeignet. Eine Begegnung zwischen Rollstuhlfahrern, Rollatornutzer, Kinderwagen etc. ist ausgeschlossen.

Die Einhaltung der maximalen Steigungen bzw. Gefälle sowie der Längenbegrenzungen der Rampen ist wichtig, um die Steigung mittels Greifreifenrollstuhl zu überwinden. Eine Querneigung würde die Bremssicherheit gefährden, der Rollstuhl umkippen.

Skizze Rampe
Abbildung Grundriss, Längsschnitt
Skizze Querschnitt
Abbildung Querschnitt
  • ohne Quergefälle mit maximal 6% Steigung
  • Bewegungsflächen von 150 cm x 150 cm sind am Anfang und Ende der Rampe anzuordnen
  • Zwischenpodest von mindestens 150 cm ab 600 cm Rampenlänge
  • Die Entwässerung im Freien ist sicherzustellen; möglich sind Überdachungen oder Abtaueinrichtungen in besonders schneereichen Gegenden.
  • Radabweiser beiderseits 10 cm hoch, außer bei Wänden
  • beidseitige Handläufe, Durchmesser 3 bis 4,5 cm, 85 cm - 90 cm hoch
    sie sind mit einer Rundung nach unten oder zur Seite abzuschließen
  • In der Verlängerung einer Rampe darf keine abwärtsführende Treppe angeordnet werden!
Verlängerung einer Rampe

Hier darf keine abwärts führende Treppe angeordnet werden. Ist eine Treppe dort unvermeidbar, muss ihr Abstand zu dem unteren Ende der Rampe mindestens 10 m und zu dem oberen Ende der Rampe mindestens 300 cm betragen.

Wird eine nutzbare Breite von mindestens 150 cm ausgeführt, darf die Länge der einzelnen Rampenläufe auf maximal 10 m vergrößert werden.

Rampenlänge, Steigungsverhältnis berechnen

im öffentlichen Bereich

im privaten Bereich


Rampen werden in der E DIN 18040 im Punkt Innere Erschließung des Gebäudes behandelt.

Infos bei Herstellern bestellen

Rollstuhlrampen und Podeste aus Stahl für Hauseingänge, Treppenstufen, Türschwellen Rollstuhl-Rampen und Auffahrhilfen aus Aluminium mit rutschsicherer Fahrfläche, witterungsbeständig und wartungsfrei Rampen Systeme für innen und außen mobile Rampe Handlauf für Treppe, Wand und Geländer LED-Handlauf aus Edelstahl für Treppe und Geländer

Autorinfo

nullbarriere.de

Frau Dipl.-Ing. Arch. Sonja Hopf

Rigaer Str. 89
10247 Berlin

030 52696250

Zusatzinfo

für Arbeitsstätten

Arbeitsstättenregeln:
ASR A1.8 Verkehrswege
ASR A2.3 Fluchtwege und Notausgänge
ASR V3a.2 Barrierefreie Gestaltung von Arbeitsstätten

siehe auch:

DIN 32984:

Bodenindikatoren im öffentlichen Verkehrsraum

DIN-Vertrieb

Der hier dargestellte Inhalt der DIN enthält deren Grundsätze und erlaubt daher auch keine rechtsgültige Verwendung. Der wiedergegebene Inhalt ist sinngemäß mit Hinweisen, Beispielen und Produktlösungen komplettiert.

DIN-Vertrieb: Beuth Verlag

Tipps

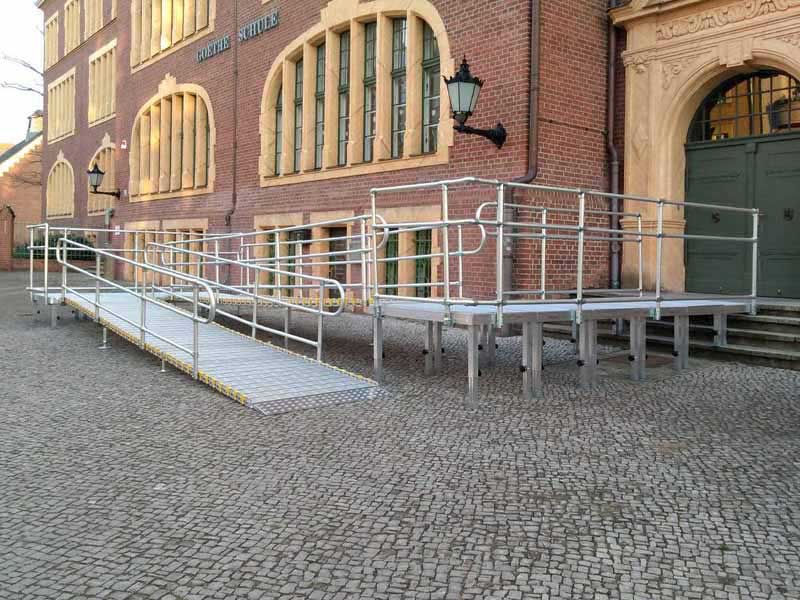

Rampen mieten

Rampen mieten

Rampen in großer Auswahl können zu günstigen Konditionen gemietet werden

Mobiles Rampensystem

Mobiles Rampensystem

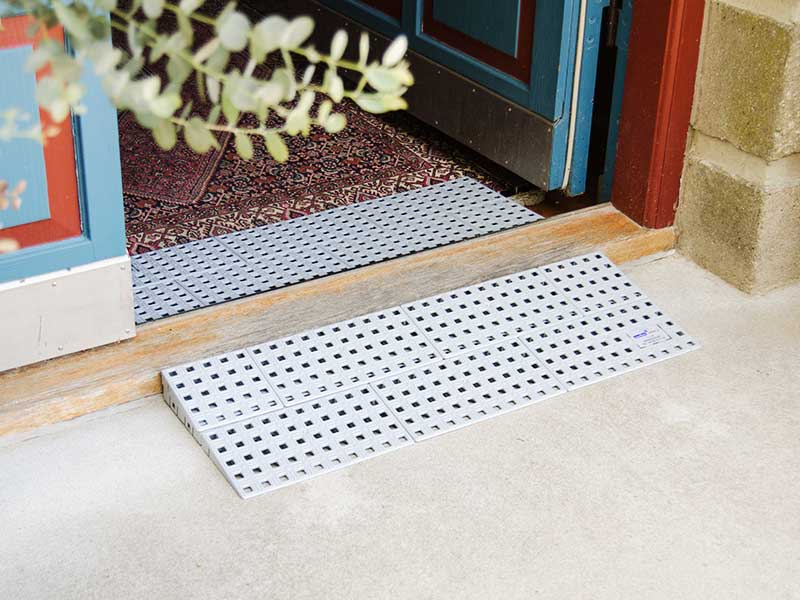

für Rollstuhl und Rollator zur Überwindung von Stufen und Schwellen
