Türen müssen deutlich zu erkennen, leicht zu öffnen und zu schließen und sicher zu passieren sein. Die lichte Durchgangsbreite von Türen (abhängig vom Öffnungswinkel des Türflügels) kann durch angrenzende Wände oder Einbauten reduziert werden. Dadurch können z. B. Türdrücker oder Sonderbeschläge in die lichte Durchgangsbreite ragen.

DIN 18040-2 Türen, Fenster

Zugangsbereich, Eingangsbereich, Hauseingang

Zugangs‐ und Eingangsbereiche, Wohnungstüren, Freisitz

Die barrierefreie Erreichbarkeit ist gegeben, wenn alle Haupteingänge stufenlos und mittels niveaugleichem Übergang erreichbar sind;
niveaugleicher Übergang: horizontaler Übergang zwischen zwei baulichen Ebenen mit einem toleranzbedingten Höhenversatz von max. 4 mm. Das gleiche gilt für Wohnungstüren innerhalb der Wohnung und Feisitze.

Türdrücker, Höhe Drehachse über OFF = 85 cmGanzglastürSkizze lichte Breite von Türen

"Zugangsbereiche und Eingangsbereiche müssen leicht auffindbar und barrierefrei erreichbar sein.", das heißt:

  • Gehwege ausreichend breit für die Nutzung mit dem Rollstuhl oder mit Gehhilfen, auch im Begegnungsfall
  • gut auffindbar bei jedem Wetter am Tag und in der Nacht beleuchtet
  • sichere Orientierung für Menschen mit sensorischen Einschränkungen durch visuell kontrastreiche Gestaltung und taktil erfassbare unterschiedliche Bodenstrukturen (Bodenindikatoren) oder Kantensteine als Wegbegrenzung und/oder mittels akustischer bzw. elektronischer Informationen
  • Schutz vor Witterung
  • ausreichende Bewegungsfläche vor Türen
  • stufenlose Erreichbarkeit gegebenenfalls über Rampe oder Aufzug
  • nicht zulässig sind untere Türanschläge und Schwellen, sind sie technisch nicht vermeidbar, dürfen sie nicht höher als 2 cm sein
  • Haustüren sind vorzugsweise automatisch zu öffnen und zu schließen, eventuell sind Schließverzögerungen erforderlich
  • Drückergarnituren: z.B. bogen- oder u-förmig, senkrechte Bügel
  • ausgestattet mit Briefanlage, Klingelanlage, Gegensprechanlage oder Videoanlage

Türen müssen deutlich durch kontrastreiche Gestaltung zu erkennen, leicht zu öffnen und zu schließen und sicher zu passieren sein an großflächig verglasten Türen sind Sicherheitsmarkierungen (Wechselkontrast) anzubringen. (s.Skizze)

Türen

Nach Möglichkeit sollten stets Türöffnungen mit niveaugleichen Übergängen ausgeführt werden. Können Türanschläge und erhabene Schwellen nicht vermieden werden, darf die Schwellenhöhe nicht höher als 1 cm sein. Türanschläge und erhabene Schwellen müssen so ausgeführt werden, dass sie leicht überrollbar und sind die Stolpergefahr vermieden wird. Die Stolpergefahr wird vermieden, wenn Türanschläge und erhabene Schwellen z. B. abgeschrägt oder abgerundet ausgebildet werden.

Tabelle 1

Drücker: Höhe Drehachse über OFF (Mitte Drückernuss) Generell sind Maße in einem Bereich von 85 cm bis 105 cm vertretbar. Maße: 105 cm

Griff waagerecht: Höhe Achse über OFF 85-105 cm (Für horizontale Zuziehstangen in barrierefreien Sanitärräumen ist eine Höhe von 85 cm erforderlich.) Taster Drehflügeltür bei frontaler Anfahrt:
Abstand Öffnungsrichtung ≥ 250 cm (Ist eine Verringerung des Abstands bei frontaler Anfahrt in Öffnungsrichtung erforderlich, z. B. um bei mehreren Türen die Zuordnung der Taster zur Tür zu erleichtern, ermittelt sich der minimale Abstand nach folgender Berechnung:
Abstand = Türblattbreite + 20cm Abstand Sicherheitssensorik + 50cm Abstand Anfahrbarkeit)
Abstand Schließrichtung ≥ 150 cm (Ist eine Verringerung des Abstands bei frontaler Anfahrt in Schließrichtung erforderlich, z. B. um bei mehreren Türen die Zuordnung der Taster zur Tür zu erleichtern, beträgt der minimale Abstand zur Wand, in der sich die Tür befindet 50cm.)
Geometrische Anforderung an Türen
Öffnungsart Beschreibung
Maße in cm
alle Türen
Durchganglichte Breite≥ 90
lichte Höhe über OFF ≥ 205
innerhalb von Wohnungen
nicht für spätere Rollstuhlnutzung≥ 80
innerhalb von Wohnungenfür Rollstuhlfahrer≥ 90
Leibungstiefebei größerer Tiefe z.B. mit Steuerung≤ 26
Drücker, GriffeAbstand zu Bau- , Ausrüstungs- und Ausstattungsteilen≥ 50
zugeordnete Beschilderung 120-140
Spionfür Rollstuhlnutzer120
manuell bedienbare Türen
Drücker
Höhe Drehachse über OFF (Mitte Drückernuss)
Das Achsmaß von Greifhöhen und Bedienhöhen beträgt grundsätzlich 85 cm über OFF.
Bei Ausschluss der Nutzung durch Rollstuhlfahrer und im begründeten Einzelfall sind andere Maße in einem Bereich von 85 cm bis 105 cm vertretbar.
85 (≤ 105)
Griff waagrecht
Höhe Achse über OFF
Griff senkrecht
Greifhöhe über OFF
automatische Türsysteme
Taster
Höhe (Tastermitte) über OFF85
Taster Drehflügeltür/Schiebetür bei seitlicher Anfahrt
Abstand zu Hauptschließkanten
(senkrechte Türkante an der Schlossseite)
≥ 50
Taster Drehflügeltür bei frontaler AnfahrtAbstand Öffnungsrichtung≥ 250
Abstand Schließrichtung≥ 150
Taster Schiebetür bei frontaler AnfahrtAbstand beidseitig ≥ 150

Bedienhöhen für Drücker: für barrierefrei nutzbare Wohnungen gibt es eine Ausnahme hinsichtlich der Höhe von 85 cm.

Anforderungen an das Öffnen und Schließen der Tür

Öffnen und Schließen mit geringem Kraftaufwand: mit Bedienkräften und Bedienmomenten der Klasse 3 nach DIN EN 12217, bzw. automatische Türsysteme

Hauseingangstür mit Türschließer: Öffnungsmoment der Größe 3 nach DIN EN 1154 darf nicht überschritten werden, Empfehlung Schließverzögerung

Brandschutztüren: Öffnungsmoment der Größe 3 nach DIN EN 1154 darf nicht überschritten werden, bei Überschreitung Freilauftürschließer

Feuer- und Rauchschutztüren von Sicherheitsschleusen zu Garagen: Öffnungsmoment der Größe 3 nach DIN EN 1154 darf nicht überschritten werden, bei Überschreitung automatische Türen

Bedienkräfte von Türen / Automatisierung von Türen

DIN EN 12217: Türen - Bedienungskräfte - Anforderungen und Klassifizierung
Beständigkeit gegen: Klasse 0 Klasse 1 Klasse 2 Klasse 3 Klasse 4
Schließkraft bzw. Kraft zur Einleitung einer Bewegung, Höchstwert (N) -a 75 50 25 10
Handbetätigte Baubeschlägeb
- maximales Moment (NM)
- minimale Kraft (N)

-
-

10
100

5
50

2,5
25

1
10
Fingerbetätigte Baubeschlägeb
- maximales Moment (NM)
- maximale Kraft (N)

-
-

5
20

2,5
10

1,5
6

1
4

Die Klasse 3 der DIN EN 12217 ist in der Praxis in der Regel problemlos einzuhalten.


DIN EN 1154: Türen mit Türschließmitteln
Tür-
schließer-
größe
Empfohlende
Türflügel-
breite
Gewicht
der
Prüftür
Schließmoment Öffnungs-
moment
zwischen
0° und 60°
Türschließer
Wirkungsgrad
zwischen
0° und 4°
 zwischen
 0° und 4°
zwischen
88° und 92°
bei jedem
anderen Öff-
nungswinkel
  mm max. kg Nm min. Nm max. Nm min. Nm min. Nm mix. % min.
1 750 20 9 13 3 2 26 50
2 850 40 13 18 4 3 36 50
3 950 60 18 26 6 4 47 55
4 1 100 80 26 37 9 6 62 60
5 1 250 100 37 54 12 8 83 65
6 1 400 120 54 87 18 11 134 65
7 1 600 160 87 140 29 18 215 65

Bei großen und schweren Türflügeln mit Türschließmitteln, wie z. B. bei Hauseingangstüren und Feuer- und Rauchschutztüren, wird das maximale Öffnungsmoment der Größe 3 nach DIN EN 1154 relativ schnell überschritten. Zum Beispiel auch bei Türen in Treppenhäusern können vorherrschende Druckverhältnisse zu zusätzlichen Belastungen und zu einer stärkeren Einstellung des Türschließmittels führen, damit die Türe sicher schließt.

Werden Öffnungsmomente gemäß Größe 3 nach DIN EN 1154 überschritten, sind automatische Türsysteme erforderlich.


DIN 18040-2 Fenster

Für das Wohlbefinden ist Tageslicht und Sonnenschein unentbehrlich. Deshalb muss auch im Sitzen der Blick in die Umgebung von den Wohnräumen und Schlafräumen möglich sein. Mindestens ein Fenster pro Raum muss leicht zu öffnen sein. In Wohnungen für Rollstuhlnutzer muss der Fenstergriff in einer Greifhöhe von 85 cm bis 105 cm (über OFF) angebracht sein. Alternativ sind Fensteröffner einsetzbar.

mehr zu diesem Thema...

Autorinfo

nullbarriere.de

Frau Dipl.-Ing. Arch. Sonja Hopf

Rigaer Str. 89
10247 Berlin

030 52696250

Zusatzinfo

DIN 18101

Holztüren für den Wohnungsbau; Türblattgrößen, Bandsitz und Schloßsitz

Drückerhöhe 1050 mm

Hauptschließkante

ist jede Schließkante des Flügels, die betriebsmäßig parallel zu ihrer Gegenschließkante verläuft und deren Abstand von der Gegenschließkante unmittelbar den Öffnungsgrad der Fenster-, Tür- oder Toröffnung bestimmt.

DIN EN 179 Notausgangsverschluss

DIN EN 1125 Paniktürverschluss

DIN-Vertrieb

Der hier dargestellte Inhalt der DIN enthält deren Grundsätze und erlaubt daher auch keine rechtsgültige Verwendung. Der wiedergegebene Inhalt ist sinngemäß mit Hinweisen, Beispielen und Produktlösungen komplettiert.

DIN-Vertrieb: Beuth Verlag

Tipps

Leitfaden Türplanung

Leitfaden Türplanung

Anforderungen, Türtechnik und Darstellung in Türlisten
Buch bei amazon bestellen

Türöffner automatisch

Türöffner automatisch

Komfortpaket für müheloses Öffnen und Schließen der Tür

Raumspartüren

Raumspartüren

... können Rollstuhlfahrer ohne unnötiges Manövrieren nutzen

Barrierefreie Schwellen

Barrierefreie Schwellen

für Balkontür, Terrassentür, Haustür und alle Innentüren

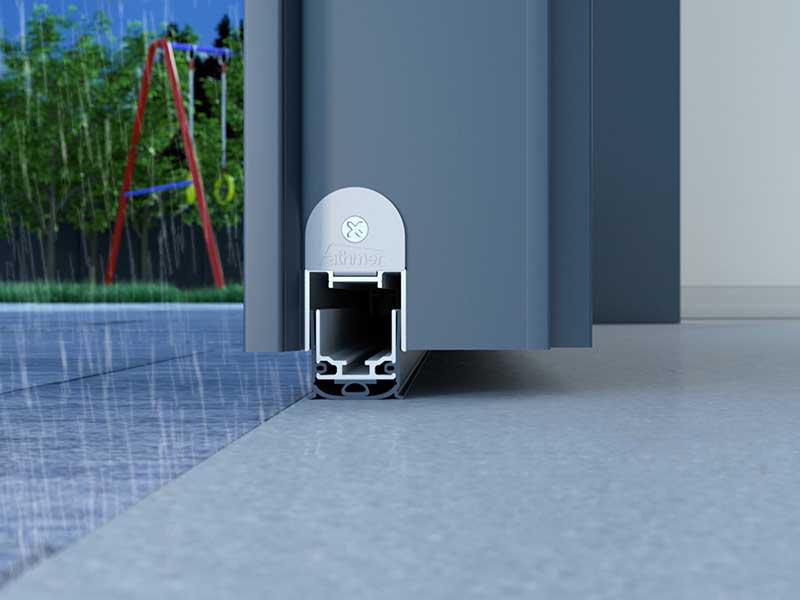

Türdichtungen
