DIN 18065 Treppen

Auszug Treppengeländer und Treppenhandläufe


Treppengeländer

Bei Treppenläufen und Treppenpodesten sind die freien Seiten - soweit vorhanden - als Sicherung gegen Absturz mit Treppengeländern zu versehen.

Mindestanforderungen Treppengeländerhöhen

Die Maße entsprechen den Anforderungen der Landesbauordnungen bzw. dem Arbeitsschutzrecht des Bundes (insbesondere Arbeitsstättenverordnung in Verbindung mit den Arbeitsstättenrichtlinien).

Gebäude im Allgemeinen
Absturzhöhen Gebäudearten min.
Treppengeländerhöhe
≤ 12 m Gebäude, die nicht der Arbeitsstättenverordnung unterliegen 900a
≤ 12 m Arbeitsstätten 1000b
12 mc für alle Gebäudearten 1100
a nach Bauordnungsrecht
b nach Arbeitsschutzrecht
c bei Treppenaugenbreiten ≤ 200 mm gelten die Anforderungen nach Zeile 1, bei Arbeitsstätten nach Zeile 2
Wohngebäude mit bis zu zwei Wohnungen und innerhalb von Wohnungen
Absturzhöhen min.
Treppengeländerhöhe
≤ 12 m 900
12 ma 1100
a bei Treppenaugenbreiten ≤ 200 mm gelten die Anforderungen nach Zeile 1

Lichtraumprofil und Seitenabstände

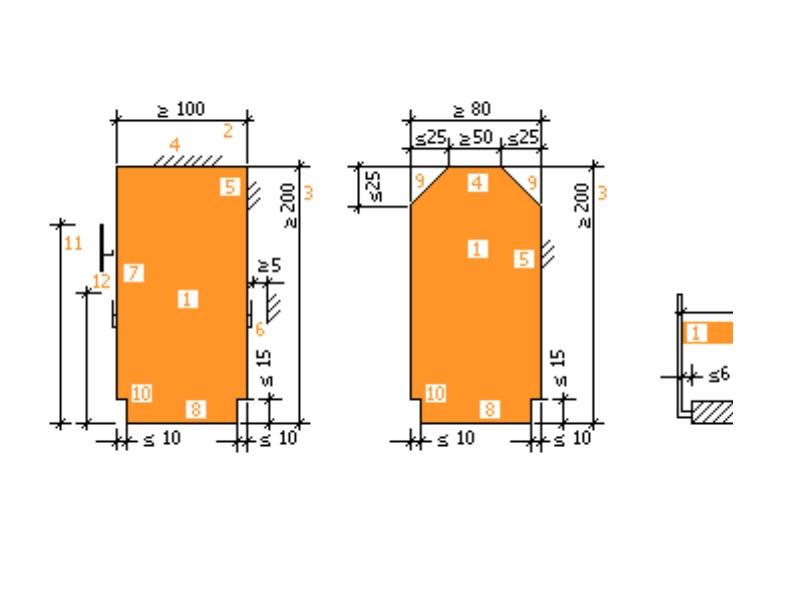

Skizze Lichtraumprofil und SeitenabständeSkizze Lichtraumprofil und SeitenabständeSkizze Geländer
  1. Lichtraumprofil
  2. Nutzbare Treppenlaufbreite
  3. Lichte Treppendurchgangshöhe
  4. Obere Begrenzung des Lichtraumprofils, z. B. Unterseite des darüber liegenden Treppenlaufes
  5. Seitliche Begrenzung des Lichtraumprofils, z. B. durch Oberfläche der fertigen Wand (Bekleidung)
  6. Seitliche Begrenzung des Lichtraumprofils, z. B. durch Innenkante eines wandseitigen Handlaufes; Seitenabstand des wandseitigen Handlaufes mindestens 5 cm
  7. Seitliche Begrenzung des Lichtraumprofils durch Innenkante Geländer oder geländerseitigen Handlauf
  8. Untere Begrenzung des Lichtraumprofils
  9. Obere Begrenzung des Lichtraumprofils, z. B. durch Dachschrägen
  10. Untere Begrenzung (Einschränkung) des Lichtraumprofils durch z. B. Treppenwangen oder "Bischofsmützen"
  11. Treppengeländerhöhe
  12. Treppenhandlaufhöhe

Gehbereich

Bei nutzbaren Treppenlaufbreiten bis 100 cm hat der Gehbereich eine Breite von 2/10 der nutzbaren Treppenlaufbreite und liegt im Mittelbereich der Treppen. Die Krümmungsradien der Begrenzungslinien des Gehbereiches müssen mindestens 30 cm betragen.

Bei nutzbaren Treppenlaufbreiten über 100 cm - außer bei Spindeltreppen - beträgt die Breite des Gehbereiches 20 cm. Der Abstand des Gehbereiches von der inneren Begrenzung der nutzbaren Treppenlaufbreite beträgt 40 cm.

Bei Spindeltreppen beträgt der Gehbereich 2/10 der nutzbaren Treppenlaufbreite. Die innere Begrenzung des Gehbereiches liegt in der Mitte der Treppenlaufbreite.

Treppengeländer mit Öffnungen

In Gebäuden, in denen mit der Anwesenheit von unbeaufsichtigten Kleinkindern zu rechnen ist, sind Treppengeländer so zu gestalten, dass ein Oberklettern des Treppengeländers durch Kleinkinder erschwert wird.

Dabei darf der lichte Abstand von Geländerteilen in einer Richtung nicht mehr als 12 cm betragen. Dies gilt nicht für Wohngebäude mit nicht mehr als zwei Wohnungen.

Treppenhandlauf

Treppenhandlaufhöhe

Treppenhandläufe sind in der Höhe so anzubringen, dass sie bequem genutzt werden können. Sie sollen dabei nicht tiefer als 80 cm und nicht höher als 115 cm angebracht sein, gemessen lotrecht über Stufenvorderkante bis Oberkante Handlauf.

ANMERKUNG: Es ist möglich (und üblich), die Oberkante des Treppengeländers als Treppenhandlauf auszubilden. Dabei müssen jedoch die vorgenannten Bedingungen eingehalten werden. Ein Treppengeländer höher als 115 cm benötigt daher einen gesonderten tiefer liegenden Handlauf.


Seitenabstand des Treppenhandlaufes

Der Seitenabstand des Handlaufes von benachbarten Bauteilen (Wand) muss mindestens 5 cm betragen.

Geländer und Handläufe

Die freien Seiten der Treppen, Treppenabsätze und Treppenöffnungen müssen durch Geländer gesichert sein. Die Höhe der Geländer muss lotrecht über der Stufenvorderkante mindestens 1,00 m betragen. Bei möglichen Absturzhöhen von mehr als 12 m muss die Geländerhöhe mindestens 1,10 m betragen.

Die Geländer müssen so ausgeführt sein, dass sie in der angegebenen Mindesthöhe eine Horizontalkraft von mindestens 500 N/m aufnehmen können.

Abweichend genügt ein Lastansatz von 300 N/m für Geländer an Treppen, die nur zu Kontroll- und Wartungszwecken begangen werden.

Geländer müssen so ausgeführt sein, dass Personen nicht hindurchstürzen können. Grundsätzlich ist das Füllstabgeländer mit senkrecht angebrachten Stäben dem Knieleistengeländer vorzuziehen. Treppengeländer in Gebäuden, in denen mit dauernder oder häufiger Anwesenheit von Kindern gerechnet werden muss, dürfen nur Öffnungen aufweisen, die nicht breiter als 12 cm sind.

Handläufe sollen dem Treppenbenutzer einen sicheren Halt bieten. Sie müssen so geformt sein, dass sie ein sicheres Umgreifen ermöglichen. An den freien Seiten der Treppen müssen Handläufe ohne Unterbrechung über den gesamten Treppenlauf geführt werden. Die Enden der Handläufe müssen so gestaltet sein, daß man daran nicht hängen bleiben oder abgleiten kann.

Treppen mit mehr als drei Stufen müssen einen Handlauf haben, soweit dieser nicht bereits aufgrund des Bauordnungsrechts der Länder bei einer geringeren Stufenzahl gefordert wird;

der Handlauf sollte in Abwärtsrichtung gesehen an der rechten Treppenseite angebracht sein, auf beiden Seiten Handläufe haben, wenn die Stufenbreite mehr als 1,50 m beträgt,

und zusätzlich

Zwischenhandläufe haben, mit denen sie in zwei gleiche Breitenabschnitte unterteilt werden, wenn die Stufenbreite mehr als 4,00 m beträgt.

Treppensicherheit - beidseitiger handlauf

"Menschen, die einen Schlaganfall erlitten haben, müssen oft jahrelang Rehabilitationsmaßnahmen durchführen, um wieder ein unabhängiges Leben führen zu können. Treppen zu benutzen, ist ein wichtiger Bestandteil bei der Wiedererlangung der Selbständigkeit. Dabei braucht der Betroffene auf der gesunden Seite einen Handlauf. Dass sich weder beim Aufwärts- noch beim Abwärtssteigen Probleme ergeben, empfehlen die Ärzte und Rehabilitationskliniken auf beiden Seiten von Treppen griffige Handläufe anzubringen. Findet ein Betroffener auf der gesunden Seite keinen Handlauf vor, wird empfohlen, mit dem Gesicht zum vorhandenen Handlauf seitlich Stufe um Stufe hinauf oder hinab zu gehen."

"Treppenstürze sind eine der häufigsten Unfallursachen im häuslichen Bereich. Behinderte und ältere Menschen sollten deswegen die Treppen Ihres Hauses rechtzeitig mit griffsicheren Handläufen ausstatten, um Unfälle zu vermeiden und ihre Mobilität zu bewahren."

[Quelle: Deutsches Institut für Treppensicherheit]

fragen Sie auch bei Ihrer Pflegekasse hinsichtlich eines Zuschusses.

mehr zu diesem Thema...

Zusatzinfo

Deutschland: Mehr Todesopfer bei Treppenstürzen als bei Verkehrsunfällen Treppentote

Deutschland: Mehr Todesopfer bei Treppenstürzen als bei Verkehrsunfällen!

DIN 18065 Gebäudetreppen - Begriffe, Messregeln, Hauptmaße

Ausgabe 2015-03

Gegenüber der bisherigen Fassung (DIN 18065:2011-06) wurden folgende Änderungen vorgenommen:

  • Aktualisierung normativer Verweisungen Ersatz des Begriffes "nutzbare Laufbreite" durch "nutzbare Treppenlaufbreite"
  • Vorgabe einer waagerechten Soll-Lage für Treppenpodeste und Trittstufen. Für Treppen, bei denen eine Entwässerung erforderlich ist, muss ein materialabhängiges und den allgemein anerkannten Regeln der Technik entsprechendes Funktionsgefälle ausgeführt werden. Es darf den Grenzwert von 3 %, auch unter Mitberücksichtigung zulässiger Ausführungstoleranzen, nicht überschreiten.
  • durchgehende Zuordnung des Gehbereiches zu einer Handlaufseite
  • neue Vorgaben zur Ausführung der Krümmungsradien der Begrenzungslinien des Gehbereiches bei bogenförmigem Verlauf (z. B. Krümmling)
  • neues Bild zur Erläuterung von Treppen(lauf)breite und nutzbarer Treppenlaufbreite

siehe auch: ASR A1.8 "Verkehrswege"

* Die Geländerhöhe ist das lotrechte Fertigungsmaß von Vorderkante Trittstufe bzw. Oberfläche Podest bis Oberkante Geländer/Umwehrung.

Tipps

Wandhandlauf

WandhandlaufGriffsichere Handläufe, auch für Menschen mit Sehbehinderung und Blinde

Handlauf

Handlauffür Treppe, Wand, Geländer, kontrast­reich, taktile Ele­mente, div. Farben.

Handlauf-Geländer

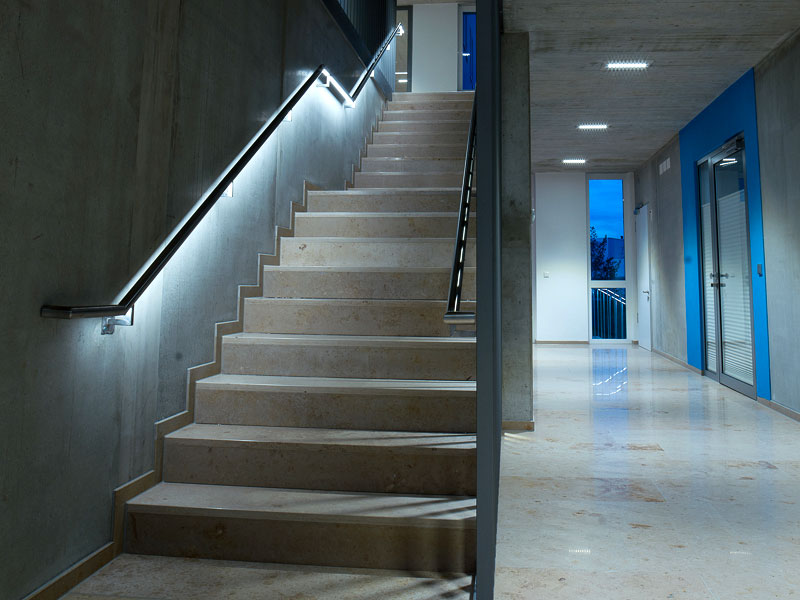

Handlauf-Geländermit integrierter Beleuchtung.
